東芝三菱TMEIC電機產業系統株式會社（TMEIC）成立于2003年10月，由株式會社東芝和三菱電機株式會社在工業領域的業務整合而成。TMEIC集團自成立以來，一貫秉承母公司的技術實力與業務基礎，通過在電力電子、旋轉機械和系統工程等領域的協同合作，不斷開發深受客戶贊譽的產品、技術和服務，并同時擴大了全球的覆蓋范圍。

主要產品有：

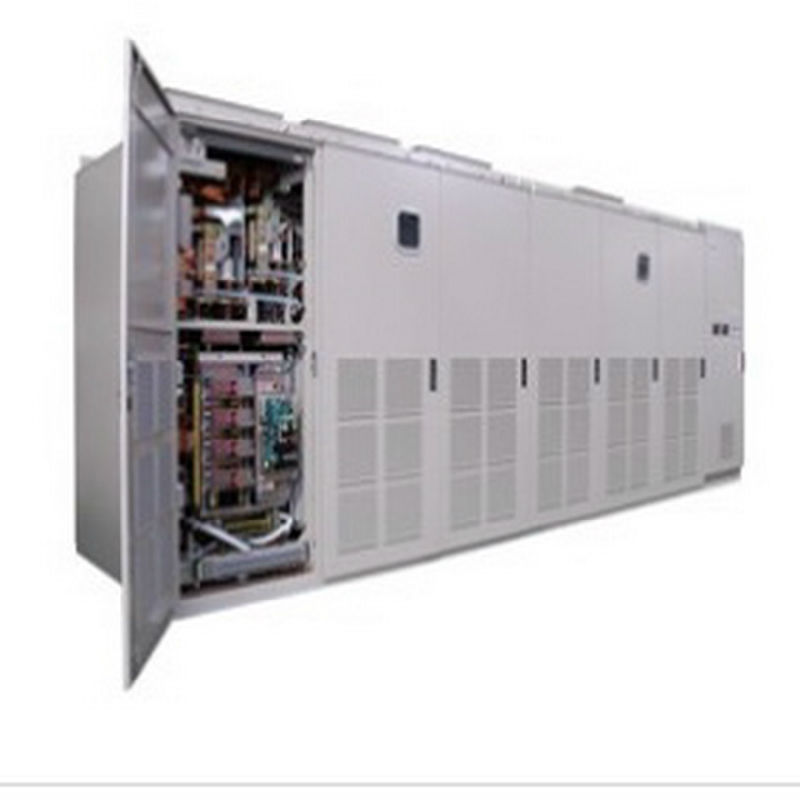

TMEIC TMdrive-XL80 高壓交流傳動

3.8kV: 15, 30MVA

大容量GCT變頻器最大輸出容量30MVA，適用于大容量壓縮機或其它大型通用設備。用于恒轉矩負載如擠出機或攪拌機的調速也是最優選擇。

整流系統       12 or 24 pulse diode converter

逆變系統       3 level PWM-NPC(*1)

逆變器件       GCT

冷卻系統       水冷

輸出電壓       3.8 kV

最大容量       80MVA(4×20MVA)

過載能力       110% - 1 分鐘

最大輸出頻率       60 / 100Hz

控制方式       V/f(*2) 控制 / 無傳感器矢量控制

應用電機       感應電機、同步電機

主要應用領域       壓縮機、風機、水泵、擠壓機、攪拌機

特性       高效率、高功率因數、完美無諧波、無傳感器矢量控制可應用在大多數工況

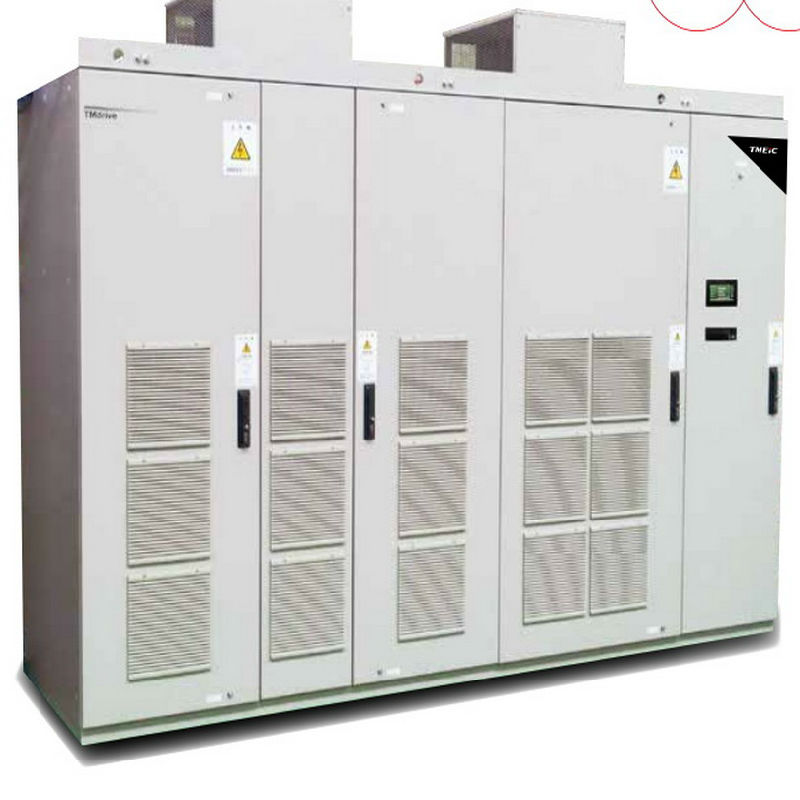

TMEIC TMdrive-MVG 高壓IGBT變頻器

3.3kV: 200~5700kVA 6.6kV: 400~11400kVA

11kV: 660~19500kVA

TMdrive-MVG是一種中壓IGBT變頻器，它的設計基于“對電網友好”及“對電機友好”的理念，綜合先進的電力電子技術和電機驅動技術，能直接驅動中壓電機，無輸出變壓器。在風機，水泵，壓縮機的節能應用上是最佳選擇。也可以用在恒轉矩負載如擠出機和攪拌機。

整流系統       多脈沖二極管整流和脈移相變壓器，18 pulse / 3.3kV, 36 pulse / 6.6kV, 54 pulse / 10kV, 30 pulse / 11kV

逆變系統       Multi-level PWM (*1)

逆變器件       IGBT

冷卻系統       強迫空冷

輸出電壓       3.3 / 6.6 / 10 / 11 kV

最大容量       5700kVA(3.3kV), 11400kVA(6.6kV), 19500kVA(11kV)

過載能力       125% - 1 分鐘

最大輸出頻率       60 / 200Hz(3.3kV), 60 / 120Hz(6.6kV), 60 / 72Hz(10/11kV)

控制方式       無傳感器矢量控制, V/f(*2) control, PLG(*3)

應用電機       感應電機、同步電機

主要應用領域       壓縮機、風機、水泵、擠壓機、攪拌機

特性       高效率、高功率因數、完美無諧波、無傳感器矢量控制可應用在大多數工況

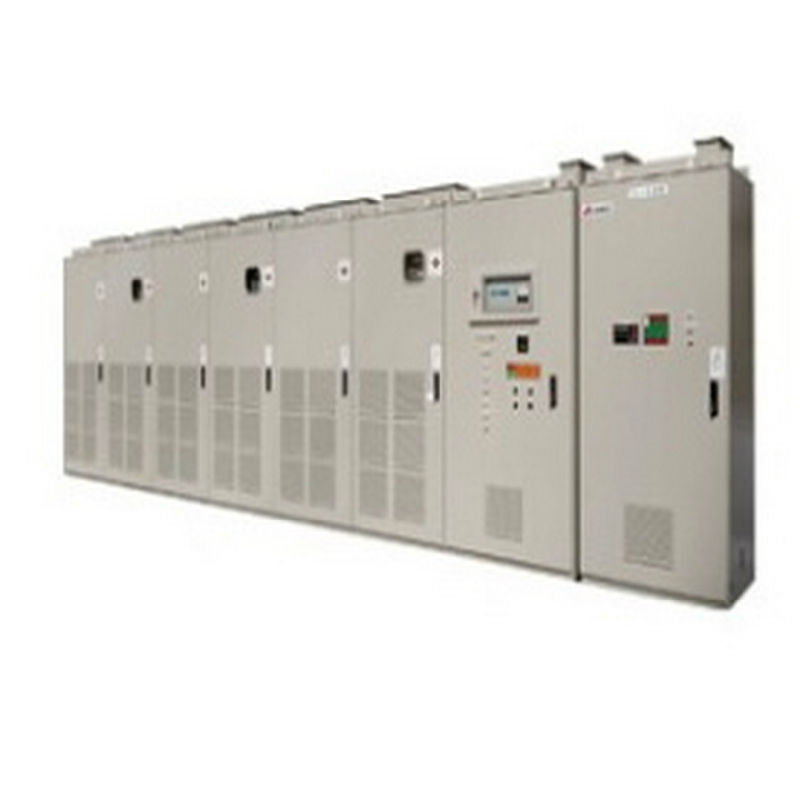

TMEIC TMdrive-XL55系列超大功率高壓變頻裝置

TMdrive-XL55系列

近年來，電力電子功率器件取得了長足的進展，電壓驅動型和電流驅動技術的代表產品分別為東芝公司的IEGT(電子注入增強型門極晶體管/壓裝式IGBT)和日本三菱的GCT(門極換流晶閘管)。

      額定容量：8MVA

裝置最大容量：16MVA

額定輸出電壓：6.6KV

輸入整流裝置：36脈沖二極管整流

輸出逆變裝置：5電平PWM調制IGBT逆變

裝置冷卻方式：水冷

單機外型尺寸（寬X深X高，單位毫米）：5600X1300X2525(8MVA)

適用電機：感應電機、同步電機

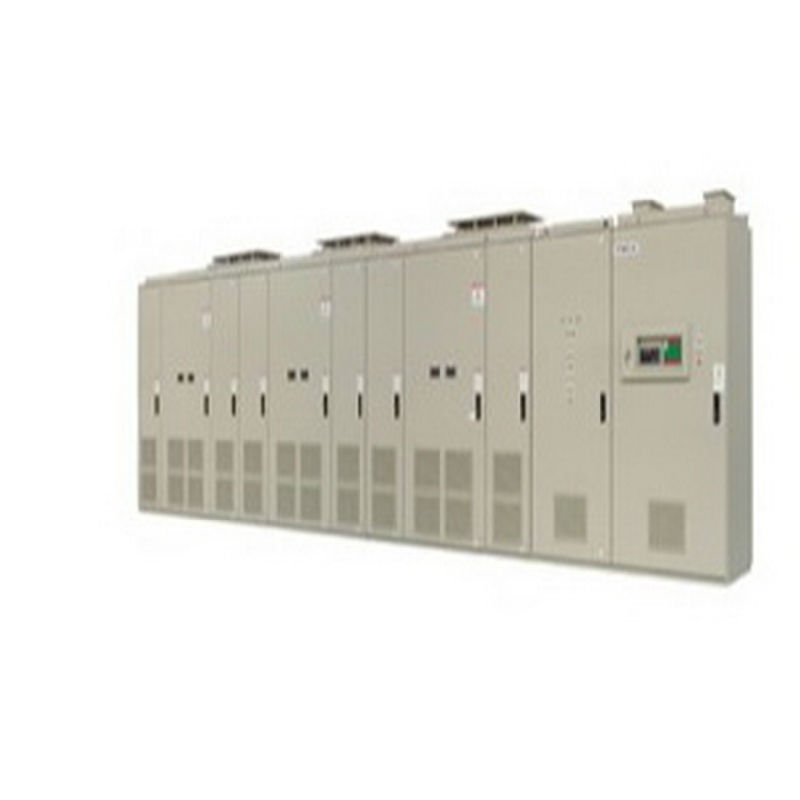

TMEIC TMdrive-XL75系列超大功率高壓變頻裝置

TMdrive-XL75系列

      額定容量：20MVA

裝置最大容量：80MVA

額定輸出電壓：6.0KV

輸入整流裝置：36脈沖二極管整流

輸出逆變裝置：5電平PWM調制IEGT逆變

裝置冷卻方式：水冷

單機外型尺寸（寬X深X高，單位毫米）：6600X1600X2300(20MVA)

可選件：主回路冗余和控制系統冗余

適用電機：感應電機、同步電機

整流系統       36脈沖二極管整流

逆變系統       5 level PWM(*1)

逆變器件       IEGT

冷卻系統       水冷

輸出電壓       6 kV

最大容量       80MVA(4×20MVA)

過載能力       110% - 1 分鐘

最大輸出頻率       60 / 200Hz

控制方式       V/f(*2) 控制 / 無傳感器矢量控制

應用電機       感應電機、同步電機

主要應用領域       大功率壓縮機

特性       高效率、高功率因數、完美無諧波、無傳感器矢量控制可應用在大多數工況

上海煜柯銷售東芝三菱TMEIC高壓變頻器，提供包含高低壓變頻控制系統，歡迎來電咨詢。
